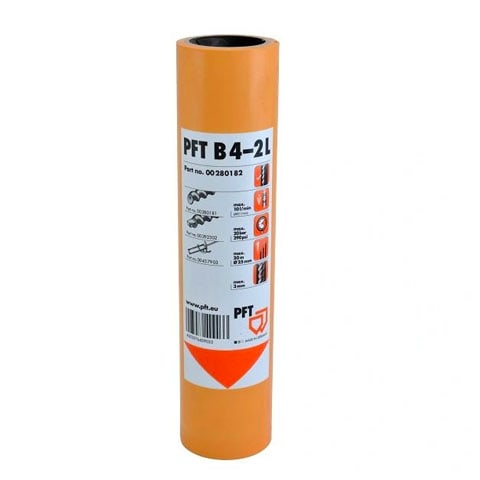

Статор PFT B4-2 L

Статор B4 - 2 LИспользование Штукатурные станции PFT 220в Ritmo L (Правое вращение соответствует спирали артикул 457903) А так-же для станций с посадочным диаметром фланца 51мм.Принцип работы шнековой пары Шнековая пара состоит из ротора (винта) и статора (резиновой обоймы в металлическом корпусе), внутри которого вращается ротор. Ротор очень плотно прилегает к внутренним стенкам статора, что обеспечивает высокое рабочее давление шнековой пары до 40 бар. При вращении ротора он двигается не только по окружности, но и вперед - назад. В открывающуюся полость шнековой пары поступает раствор и происходит его движение в сторону растворного рукава. При вращении ротора в статоре раствор движется по спиралеобразному каналу статора. Таким образом, происходит перекачка смеси. Центры вращения спиралей, как статора, так и ротора, смещены на величину эксцентриситета, что и позволяет создать пару трения, в которой при вращении ротора внутри статора создаются замкнутые герметичные полости вдоль всей оси вращения. Производительность шнековой пары зависит от объема замкнутой полости и числа оборотов ротора, а давление в шнеке зависит от числа ступеней, количества замкнутых полостей в насосе и напряжения смещения между ротором и статором. Для шнековых пар, применяемых в строительстве, первая латинская буква – это наружный диаметр корпуса статора: B=51мм, D=90 мм, R=114 мм, T=125 мм. Вторая цифра – величина эксцентриситета, третья цифра означает число ступеней, т.е. количество замкнутых полостей на единицу длины шнековой пары.Назначение шнековой пары Шнековая пара является насосным устройством, (применяющимся в штукатурных станциях, растворонасосах, шпаклевочных станциях) она обеспечивает движение раствора к месту использования. Ресурс шнековой пары зависит от следующих факторов: количества оборотов, вида и качества раствора, высоты и дальности подачи, диаметра рукава. Шнековый насос работает с гипсовыми, цементно-песчаными, цементно-известковыми, клеевыми, самовыравнивающимеся и шпаклевочными составами. В зависимости от задач и свойства материала устанавливаются разные 67.Характеристики Статор B4 - 2 L Диаметр, мм 51 Длина, мм 210 Размер зерна макс., мм 2 Производительность л/мин 4-14Рабочее давление макс.бар 20
