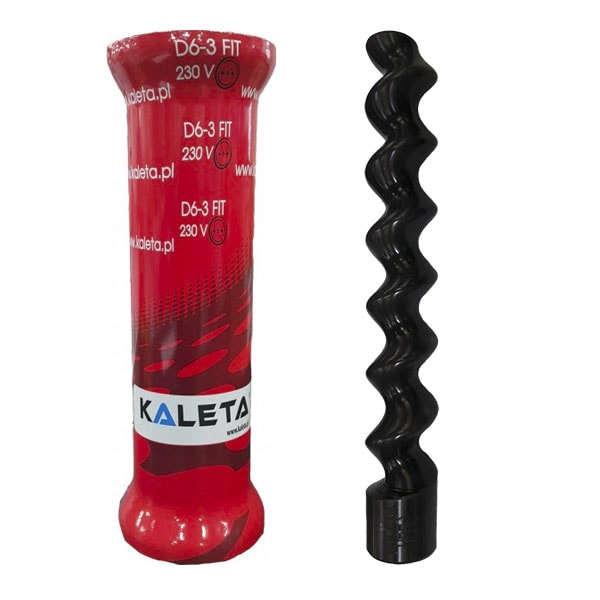

Комплект шнековой пары KALETA D 6-3 FIT

Комплект шнековой пара KALETA D 6-3 FIT подходит для штукатурных станциий с посадочным диаметром фланца 90мм.

Шнековая пара состоит из ротора (винта) и статора (резиновой обоймы в металлическом корпусе), внутри которого вращается ротор. Ротор очень плотно прилегает к внутренним стенкам статора, что обеспечивает высокое рабочее давление шнековой пары до 40 бар. При вращении ротора он двигается не только по окружности, но и вперед - назад. В открывающуюся полость шнековой пары поступает раствор и происходит его движение в сторону растворного рукава. При вращении ротора в статоре раствор движется по спиралеобразному каналу статора. Таким образом, происходит перекачка смеси. Центры вращения спиралей, как статора, так и ротора, смещены на величину эксцентриситета, что и позволяет создать пару трения, в которой при вращении ротора внутри статора создаются замкнутые герметичные полости вдоль всей оси вращения. Производительность шнековой пары зависит от объема замкнутой полости и числа оборотов ротора, а давление в шнеке зависит от числа ступеней, количества замкнутых полостей в насосе и напряжения смещения между ротором и статором.
Расшифровка обозначения маркировки штукатурной шнековой пары на примере KALETA D 6-3 FIT:

• первая латинская буква – это наружный диаметр корпуса статора:B=51мм, D=90 мм, R=114 мм, T=125 мм.

• Вторая цифра – величина эксцентриситета,

• третья цифра означает число ступеней, т.е. количество замкнутых полостей на единицу длины шнековой пары.

Характеристики статора KALETA D 6-3 FIT

• Диаметр, мм 90

• Длина, мм 273

• Размер зерна макс., мм 3
